ویدیو اسپلیسر نوااستار H5

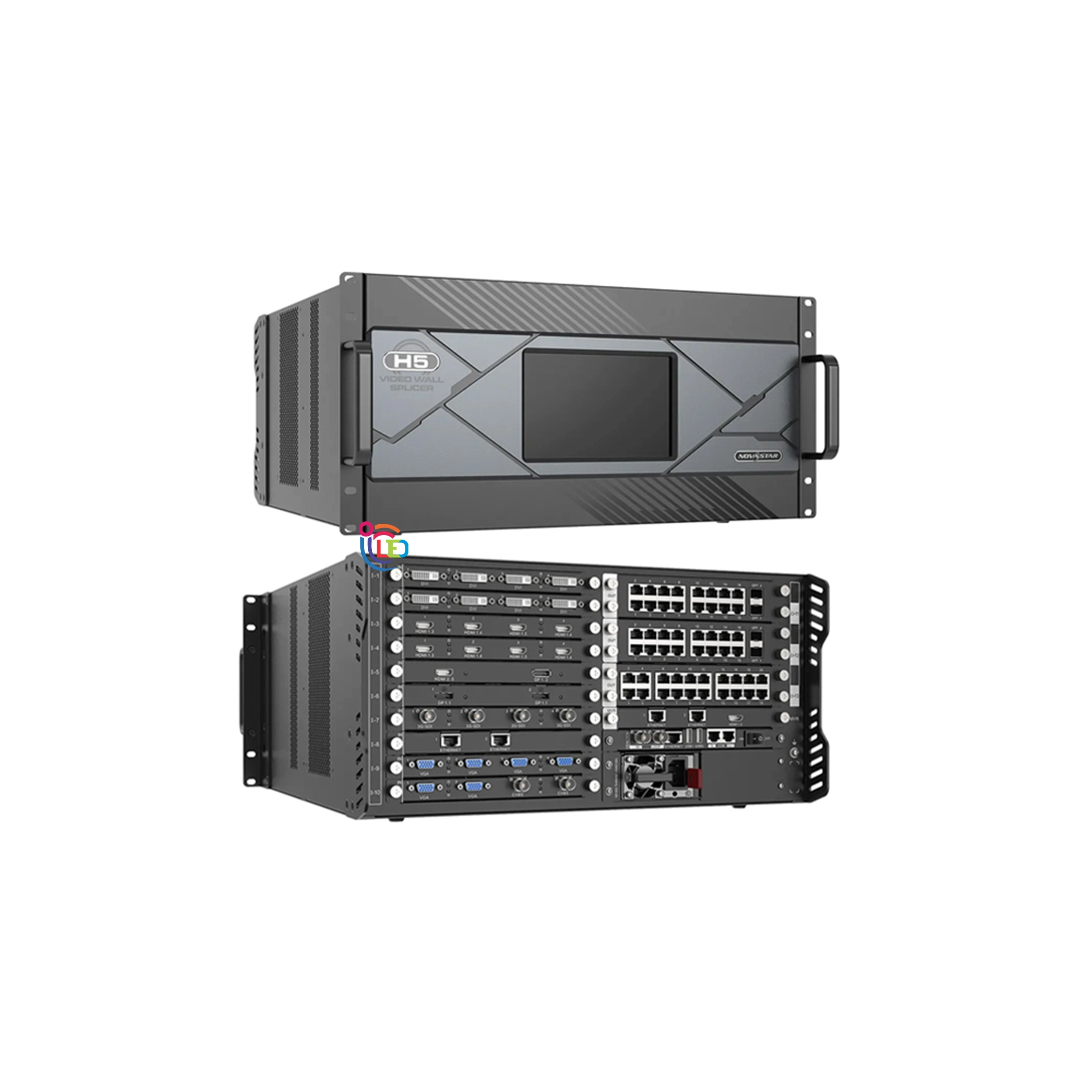

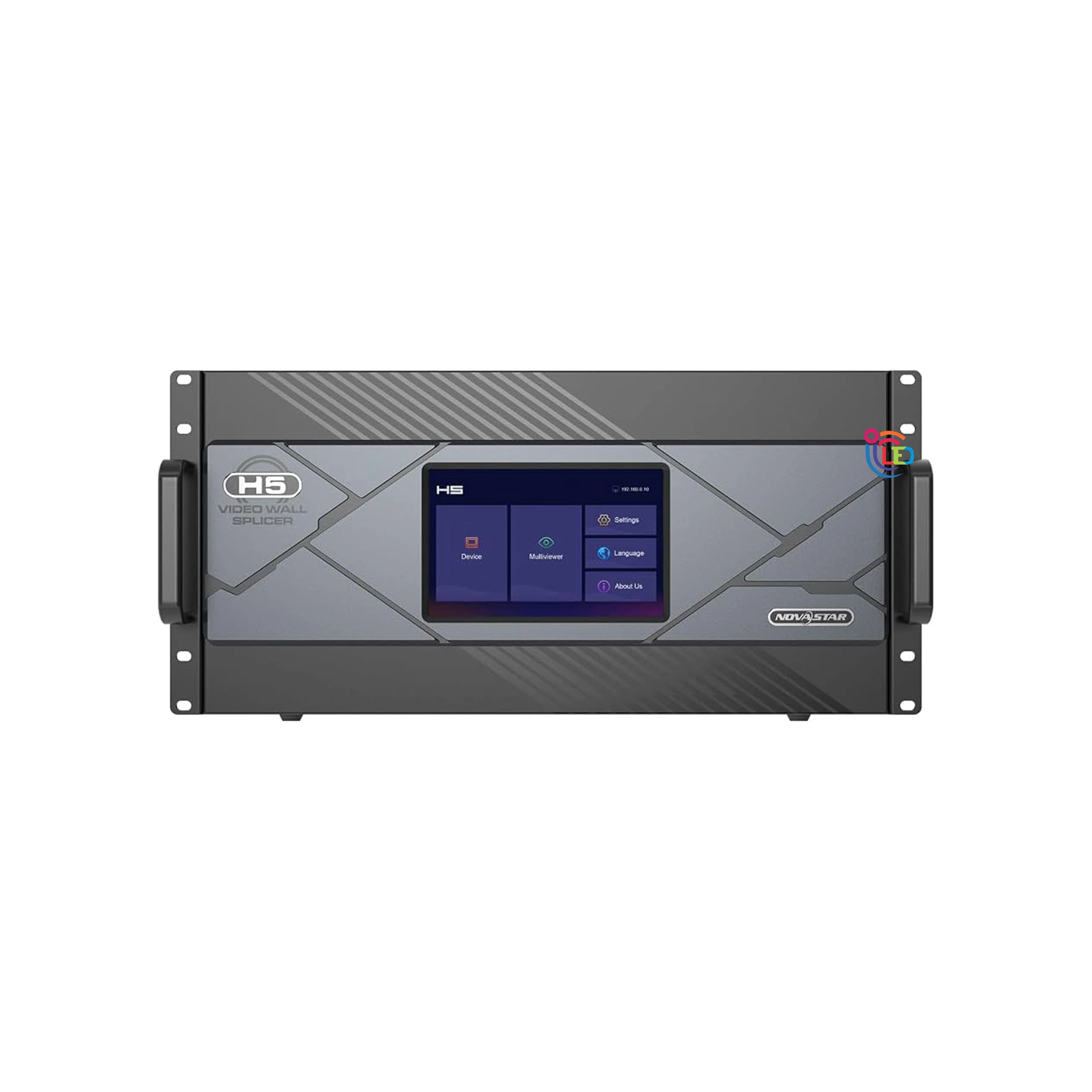

ویدیو اسپلیسر نوااستار H5 یکی از پردازنده‌های حرفه‌ای سری H شرکت NovaStar است که برای پردازش، ترکیب، جابه‌جایی و مدیریت چندین منبع تصویر در پروژه‌های حرفه‌ای نمایشگر LED، ویدئووال و سیستم‌های تصویری بزرگ طراحی شده است.

NovaStar H5 با ساختار ماژولار و کارت‌خور، امکان انتخاب و نصب کارت‌های ورودی و خروجی مختلف را متناسب با نیاز پروژه فراهم می‌کند. این ساختار باعث می‌شود دستگاه بتواند برای کاربردهای متنوع، از نمایشگرهای LED با رزولوشن بالا گرفته تا سالن‌های کنفرانس، استیج، اتاق‌های کنترل و ویدئووال‌های حرفه‌ای، پیکربندی شود.

پردازشگر و ویدیو اسپلیسر NovaStar H5

H5 یک دستگاه Video Wall Splicer است که قابلیت‌های پردازش تصویر و کنترل نمایشگر LED را در یک سیستم یکپارچه ترکیب می‌کند. این دستگاه از معماری سخت‌افزاری مبتنی بر FPGA استفاده می‌کند و کارت‌های ورودی و خروجی آن به‌صورت ماژولار نصب می‌شوند.

یکی از ویژگی‌های مهم H5 امکان Hot Swap کارت‌های ورودی و خروجی است؛ بنابراین در طراحی سیستم‌های حرفه‌ای، انعطاف‌پذیری و قابلیت نگهداری بالایی دارد.

H5 دارای 10 اسلات کارت ورودی و 3 اسلات کارت خروجی است و می‌توان بر اساس نوع سیگنال مورد استفاده، کارت مناسب را در دستگاه نصب کرد.

ظرفیت پردازش و بارگذاری H5

ظرفیت نهایی H5 به نوع کارت خروجی و کارت‌های ارسال نصب‌شده بستگی دارد. در پیکربندی فعلی با کارت H_20xRJ45 Sending Card، ظرفیت بارگذاری کلی دستگاه تا 39 میلیون پیکسل اعلام شده است. همچنین در صورت استفاده از کارت خروجی نوری H_4 OPT Output Card Enhanced، ظرفیت سیستم می‌تواند تا 78 میلیون پیکسل افزایش پیدا کند.

این ظرفیت بالا باعث می‌شود NovaStar H5 برای پروژه‌های LED بزرگ و چندخروجی گزینه‌ای مناسب باشد.

کارت‌های ورودی NovaStar H5

یکی از مهم‌ترین مزایای H5 امکان استفاده از کارت‌های ورودی مختلف است. بسته به نوع کارت، می‌توان ورودی‌هایی مانند موارد زیر را به دستگاه اضافه کرد:

• کارت ورودی 4× DVI
• کارت ورودی 4× HDMI
• کارت ورودی 12G-SDI
• کارت ورودی HDMI 2.0
• کارت ورودی HDMI 2.0 + DP 1.2
• کارت ورودی 2× HDMI 2.0 + 2× DP 1.2

• کارت ورودی 4×3G-SDI

برای مثال، کارت H_4xHDMI دارای 2 ورودی HDMI 1.3 و 2 ورودی HDMI 1.4 است. همچنین کارت H_1xHDMI2.0+1xDP1.2 امکان دریافت سیگنال HDMI 2.0 و DisplayPort 1.2 را فراهم می‌کند. برای کاربردهای حرفه‌ای تصویری نیز کارت‌های SDI از جمله H_4x3G SDI و H_1x12G SDI قابل استفاده هستند.

خروجی‌های H5

برای ارسال تصویر پردازش‌شده به سیستم LED، H5 می‌تواند از کارت‌های خروجی مختلف استفاده کند. یکی از کارت‌های مهم این دستگاه، H_16xRJ45+2xfiber Sending Card است که دارای:

• 16 خروجی RJ45 گیگابیتی
• 2 خروجی فیبر نوری
• پشتیبانی از سیستم Redundancy
• امکان ارسال سیگنال به چندین دریافت‌کننده LED

است.

در این کارت، ظرفیت هر پورت Ethernet بسته به عمق رنگ متفاوت است و در مشخصات رسمی، ظرفیت هر پورت تا 650,000 پیکسل در حالت 8 بیت و 320,000 پیکسل در حالت 10 بیت اعلام شده است.

قابلیت‌های پردازش تصویر

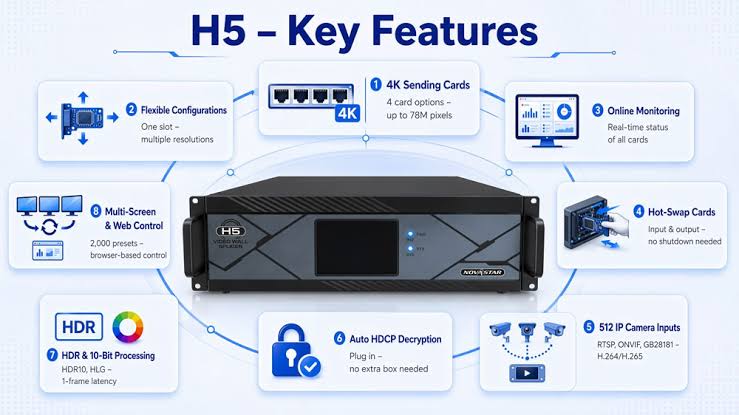

NovaStar H5 برای مدیریت سیستم‌های تصویری پیچیده، قابلیت‌هایی مانند Multi-Layer، PIP، PBP، Scaling، Switching، Mosaic و Irregular Screen Configuration را ارائه می‌دهد.

در سری H، هر کارت می‌تواند تا 16 لایه را پشتیبانی کند و H5 در مشخصات فعلی دارای حداکثر 48 لایه است. همچنین دستگاه امکان ذخیره تا 2000 پیش فرض را دارد که برای پروژه‌هایی با سناریوهای متعدد نمایش بسیار کاربردی است.

H5 همچنین از 10-bit و HDR پشتیبانی می‌کند و برای پروژه‌هایی که کیفیت تصویر و دقت پردازش رنگ اهمیت بالایی دارد، امکانات پیشرفته‌ای در اختیار کاربر قرار می‌دهد.

کاربردهای ویدیو اسپلیسر NovaStar H5

به دلیل ساختار ماژولار و ظرفیت پردازش بالا، H5 در پروژه‌های مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• نمایشگرهای LED بزرگ
• ویدئووال‌های حرفه‌ای
• سالن‌های کنفرانس
• اتاق‌های کنترل و مانیتورینگ
• استودیوهای تلویزیونی
• سالن‌های همایش و نمایش
• پروژه‌های استیج و اجاره‌ای
• مراکز فرماندهی
• نمایشگاه‌ها و سیستم‌های Presentation
• پروژه‌های حرفه‌ای AV

مشخصات کلیدی NovaStar H5

مشخصات ظرفیت و امکانات بر اساس اطلاعات رسمی NovaStar است و ظرفیت نهایی سیستم به کارت‌های ورودی و خروجی نصب‌شده بستگی دارد.

جمع‌بندی

NovaStar H5 یک ویدیو اسپلیسر حرفه‌ای و ماژولار برای پروژه‌هایی است که به تعداد زیاد ورودی، پردازش چندلایه تصویر، مدیریت چند خروجی و ظرفیت بالای کنترل نمایشگر LED نیاز دارند. طراحی کارت‌خور H5 اجازه می‌دهد سیستم بر اساس نوع ورودی و خروجی مورد نیاز پروژه پیکربندی شود و در آینده نیز امکان تغییر یا توسعه سیستم وجود داشته باشد.

اگر هدف پروژه، اجرای یک سیستم LED یا Video Wall حرفه‌ای با چندین منبع تصویر و نیاز به پردازش و مدیریت هم‌زمان چند سیگنال باشد، H5 با معماری ماژولار خود می‌تواند به‌عنوان بخش مرکزی سیستم پردازش و کنترل تصویر مورد استفاده قرار گیرد.
